- Unit of Measuer - millimeters
- Does not require grease
- 2-3 week delivery on standard non-stock items
- Custom sizes available upon request

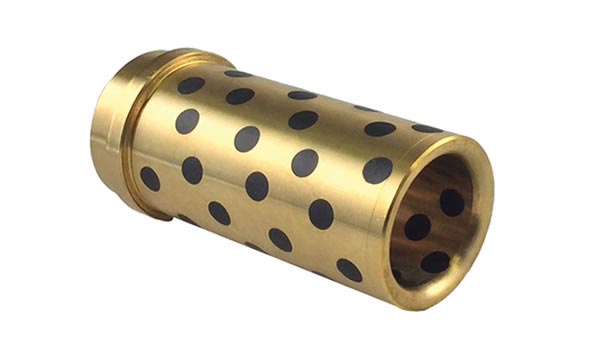

Metric DIN Self-Lube Guide Pin Bushings - With Collar
PCS Company's Metric DIN Self-Lube Guide Bushings - with Collar are available in nominal diameters ranging from 9 mm to 42 mm and overall lengths up to 156 mm. The self-lubricating graphite plugs eliminate the need for grease.
Item Number | D I.D. | E O.D. | L Shoulder Length | CL Collar Length | H Head Diameter | T Head Thickness | BL Bearing Length | CAD Files | Price (USD) | Quantity |
---|---|---|---|---|---|---|---|---|---|---|
GDB-ECL-09-017 | 9 | 14 | 17 | 3 | 16 | 3 | Full | $51.94 | ||
GDB-ECL-09-022 | 9 | 14 | 22 | 3 | 16 | 3 | Full | $54.00 | ||
GDB-ECL-09-027 | 9 | 14 | 27 | 3 | 16 | 3 | Full | $52.76 | ||
GDB-ECL-09-036 | 9 | 14 | 36 | 3 | 16 | 3 | 30 | $56.37 | ||
GDB-ECL-10-017 | 10 | 14 | 17 | 3 | 16 | 3 | Full | $51.94 | ||
GDB-ECL-10-022 | 10 | 14 | 22 | 3 | 16 | 3 | Full | $54.00 | ||
GDB-ECL-10-027 | 10 | 14 | 27 | 3 | 16 | 3 | Full | $57.89 | ||
GDB-ECL-10-036 | 10 | 14 | 36 | 3 | 16 | 3 | 30 | $63.53 | ||
GDB-ECL-14-017 | 14 | 20 | 17 | 9 | 25 | 6 | Full | $54.00 | ||
GDB-ECL-14-022 | 14 | 20 | 22 | 9 | 25 | 6 | Full | $59.96 | ||
GDB-ECL-14-027 | 14 | 20 | 27 | 9 | 25 | 6 | Full | $63.83 | ||
GDB-ECL-14-036 | 14 | 20 | 36 | 9 | 25 | 6 | Full | $73.90 | ||
GDB-ECL-14-046 | 14 | 20 | 46 | 9 | 25 | 6 | 46 | $85.80 | ||
GDB-ECL-14-056 | 14 | 20 | 56 | 9 | 25 | 6 | 46 | $99.74 | ||
GDB-ECL-15-017 | 15 | 20 | 17 | 9 | 25 | 6 | Full | $54.00 | ||
GDB-ECL-15-022 | 15 | 20 | 22 | 9 | 25 | 6 | Full | $59.96 | ||
GDB-ECL-15-027 | 15 | 20 | 27 | 9 | 25 | 6 | Full | $58.20 | ||
GDB-ECL-15-036 | 15 | 20 | 36 | 9 | 25 | 6 | Full | $73.90 | ||
GDB-ECL-15-046 | 15 | 20 | 46 | 9 | 25 | 6 | 46 | $85.80 | ||
GDB-ECL-15-056 | 15 | 20 | 56 | 9 | 25 | 6 | 46 | $99.74 | ||
GDB-ECL-18-022 | 18 | 26 | 22 | 9 | 31 | 6 | Full | $65.90 | ||
GDB-ECL-18-027 | 18 | 26 | 27 | 9 | 31 | 6 | Full | $73.90 | ||
GDB-ECL-18-036 | 18 | 26 | 36 | 9 | 31 | 6 | Full | $85.80 | ||
GDB-ECL-18-046 | 18 | 26 | 46 | 9 | 31 | 6 | Full | $93.80 | ||
GDB-ECL-18-056 | 18 | 26 | 56 | 9 | 31 | 6 | 56 | $103.88 | ||
GDB-ECL-18-066 | 18 | 26 | 66 | 9 | 31 | 6 | 56 | $118.15 | ||
GDB-ECL-20-022 | 20 | 26 | 22 | 9 | 31 | 6 | Full | $65.90 | ||
GDB-ECL-20-027 | 20 | 26 | 27 | 9 | 31 | 6 | Full | $73.90 | ||
GDB-ECL-20-036 | 20 | 26 | 36 | 9 | 31 | 6 | Full | $85.80 | ||
GDB-ECL-20-046 | 20 | 26 | 46 | 9 | 31 | 6 | Full | $93.80 | ||
GDB-ECL-20-056 | 20 | 26 | 56 | 9 | 31 | 6 | 56 | $115.77 | ||
GDB-ECL-20-066 | 20 | 26 | 66 | 9 | 31 | 6 | 56 | $118.15 | ||
GDB-ECL-22-022 | 22 | 30 | 22 | 9 | 35 | 6 | Full | $69.78 | ||
GDB-ECL-22-027 | 22 | 30 | 27 | 9 | 35 | 6 | Full | $77.78 | ||
GDB-ECL-22-036 | 22 | 30 | 36 | 9 | 35 | 6 | Full | $89.67 | ||
GDB-ECL-22-046 | 22 | 30 | 46 | 9 | 35 | 6 | Full | $103.62 | ||
GDB-ECL-22-056 | 22 | 30 | 56 | 9 | 35 | 6 | Full | $119.64 | ||
GDB-ECL-22-066 | 22 | 30 | 66 | 9 | 35 | 6 | Full | $135.66 | ||
GDB-ECL-22-076 | 22 | 30 | 76 | 9 | 35 | 6 | 76 | $153.49 | ||
GDB-ECL-24-022 | 24 | 30 | 22 | 9 | 35 | 6 | Full | $67.95 | ||
GDB-ECL-24-027 | 24 | 30 | 27 | 9 | 35 | 6 | Full | $75.73 | ||
GDB-ECL-24-036 | 24 | 30 | 36 | 9 | 35 | 6 | Full | $87.85 | ||
GDB-ECL-24-046 | 24 | 30 | 46 | 9 | 35 | 6 | Full | $101.81 | ||
GDB-ECL-24-056 | 24 | 30 | 56 | 9 | 35 | 6 | Full | $118.89 | ||
GDB-ECL-24-066 | 24 | 30 | 66 | 9 | 35 | 6 | Full | $131.52 | ||
GDB-ECL-24-076 | 24 | 30 | 76 | 9 | 35 | 6 | 76 | $149.61 | ||
GDB-ECL-30-027 | 30 | 42 | 27 | 9 | 47 | 6 | Full | $83.74 | ||
GDB-ECL-30-036 | 30 | 42 | 36 | 9 | 47 | 6 | Full | $97.68 | ||
GDB-ECL-30-046 | 30 | 42 | 46 | 9 | 47 | 6 | Full | $111.64 | ||
GDB-ECL-30-056 | 30 | 42 | 56 | 9 | 47 | 6 | Full | $116.33 | ||
GDB-ECL-30-066 | 30 | 42 | 66 | 9 | 47 | 6 | Full | $127.27 | ||
GDB-ECL-30-076 | 30 | 42 | 76 | 9 | 47 | 6 | Full | $151.44 | ||
GDB-ECL-30-086 | 30 | 42 | 86 | 9 | 47 | 6 | Full | $183.54 | ||
GDB-ECL-30-096 | 30 | 42 | 96 | 9 | 47 | 6 | 96 | $205.50 | ||
GDB-ECL-32-027 | 32 | 42 | 27 | 9 | 47 | 6 | Full | $81.91 | ||
GDB-ECL-32-036 | 32 | 42 | 36 | 9 | 47 | 6 | Full | $93.80 | ||
GDB-ECL-32-046 | 32 | 42 | 46 | 9 | 47 | 6 | Full | $107.75 | ||
GDB-ECL-32-056 | 32 | 42 | 56 | 9 | 47 | 6 | Full | $112.70 | ||
GDB-ECL-32-066 | 32 | 42 | 66 | 9 | 47 | 6 | Full | $123.65 | ||
GDB-ECL-32-076 | 32 | 42 | 76 | 9 | 47 | 6 | Full | $145.48 | ||
GDB-ECL-32-086 | 32 | 42 | 86 | 9 | 47 | 6 | Full | $177.58 | ||
GDB-ECL-32-096 | 32 | 42 | 96 | 9 | 47 | 6 | 96 | $199.24 | ||
GDB-ECL-40-086 | 40 | 54 | 86 | 12 | 60 | 10 | Full | $207.31 | ||
GDB-ECL-40-096 | 40 | 54 | 96 | 12 | 60 | 10 | Full | $221.20 | ||
GDB-ECL-40-116 | 40 | 54 | 116 | 12 | 60 | 10 | 116 | $271.08 | ||
GDB-ECL-40-136 | 40 | 54 | 136 | 12 | 60 | 10 | 116 | $315.07 | ||
GDB-ECL-40-156 | 40 | 54 | 156 | 12 | 60 | 10 | 116 | $356.94 | ||
GDB-ECL-42-086 | 42 | 54 | 86 | 12 | 60 | 10 | Full | $195.45 | ||
GDB-ECL-42-096 | 42 | 54 | 96 | 12 | 60 | 10 | Full | $214.77 | ||
GDB-ECL-42-116 | 42 | 54 | 116 | 12 | 60 | 10 | 116 | $257.47 | ||
GDB-ECL-42-136 | 42 | 54 | 136 | 12 | 60 | 10 | 116 | $300.13 | ||
GDB-ECL-42-156 | 42 | 54 | 156 | 12 | 60 | 10 | 116 | $340.53 |
